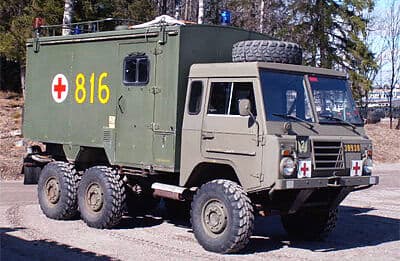

Fakta c304 - AMBULANSTGBIL 1315A
Foto: Privat
Foto: Privat
Information
Förrådsbeteckning: n/a
Förrådsbenämning: AMBULANSTGBIL 1315A MT
Typbeteckning: C303 C03 6x6 2 V 4143
Mått
Total längd: 5350 mm
Total bredd: 1900 mm
Höjd: 2860 mm
Höjd ink ksp: n/a
Frigångshöjd: 380 mm
Vänddiameter: 14,4 m
Axelavstånd: 2300 mm + 1050 mm
Spårvidd, fram: 1540 mm
Spårvidd, bak: 1540 mm
Vikt
Tjänstevikt: 3260 kg
Totalvikt: 4500 kg
Största axeltryck, fram: 1700 kg
Största axeltryck, boggi: 3000 kg
Maxlast: 1240 kg
Motor
Typbeteckning: B30A
Tillverkare: Volvo
Effekt: (4000 v/m DIN) 117 hk / 21 kpm
Vridmoment: (2500 v/m DIN) 206 Nm / 21 kpm
Cylinderantal: 6 st
Cylinderdiameter: 88,90 mm
Cylindervolym: 2,98 L
Slaglängd: 80 mm
Kompression: 9,3:1
Förgasare: (2st) Zenith-Stromberg 175 CD 2 SE
Ventilsystem: Toppventiler
Ventilspel, inlopp: 0,40-0,45 mm
Ventilspel, avgas: 0,40-0,45 mm
Bränsle: Blyad bensin med hösta oktan
Huvudväxellåda
Typbeteckning: ZF-S4-18
Utväxling 1:a växeln: 3,85:1
Utväxling 2:a växeln: 2,08:1
Utväxling 3:a växeln 1,39:1
Utväxling 4:a växeln 1:1
Utväxling back: 4,13:1
Fördelningsväxellåda
Typbeteckning: Volvo FD 51
Utväxling lågväxel: 2,39:1
Utväxling högväxel: 1:1
Axlar
Utväxling axelväxlar: 3,44:1
Utväxling hjulväxlar: 2,06:1
Differentialspärr: Vaccumstyrd fram och bak
Bromssystem
Färdbroms: Tvåkrets vaccumhydraliskt trumbromsar
Parkeringsbroms: Mekanisk kardanbroms
Styrsystem
Styrväxel typ: ZF skruv och rulle
Tändsystem
Tändningsföljd: 1-5-3-6-2-4
Tändningsinställning: 10 grader f.

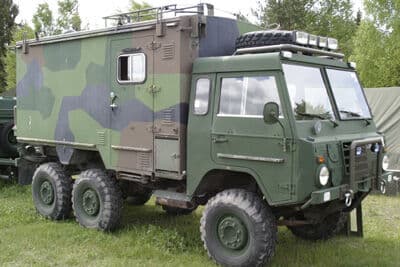

Fakta c304 - RLTGBIL 1312A
FOTO: Andreas Eriksson
FOTO: Andreas Eriksson
Information
Förrådsbeteckning:
n/a
Förrådsbenämning:
RLTGBIL 1312A MT
Typbeteckning:
C303 C03 6x6-4143
Mått
Total längd:
6100 mm
Total bredd:
1920 mm
Höjd:
3020 mm
Höjd ink ksp:
n/a
Frigångshöjd:
380 mm
Vänddiameter:
14,4 m
Axelavstånd:
2300 mm + 1050 mm
Spårvidd, fram:
1540 mm
Spårvidd, bak:
1540 mm
Vikt
Tjänstevikt:
2300 kg
Totalvikt:
4500 kg
Största axeltryck, fram:
1500 kg
Största axeltryck, boggi:
3000 kg
Maxlast:
2200 kg
Motor
Typbeteckning:
B30A
Tillverkare:
Volvo
Effekt: (4000 v/m DIN)
117 hk / 21 kpm
Vridmoment:
(2500 v/m DIN)
206 Nm / 21 kpm
Cylinderantal:
6 st
Cylinderdiameter:
88,90 mm
Cylindervolym:
2,98 L
Slaglängd:
80 mm
Kompression:
9,3:1
Förgasare: (2st)
Zenith-Stromberg 175 CD 2 SE
Ventilsystem:
Toppventiler
Ventilspel, inlopp:
0,40-0,45 mm
Ventilspel, avgas:
0,40-0,45 mm
Bränsle:
Blyad bensin med hösta oktan
Huvudväxellåda
Typbeteckning:
ZF-S4-18
Utväxling 1:a växeln:
3,85:1
Utväxling 2:a växeln:
2,08:1
Utväxling 3:a växeln
1,39:1
Utväxling 4:a växeln
1:1
Utväxling back:
4,13:1
Fördelningsväxellåda
Typbeteckning:
Volvo FD 51
Utväxling lågväxel:
2,39:1
Utväxling högväxel:
1:1
Axlar
Utväxling axelväxlar:
3,44:1
Utväxling hjulväxlar:
2,06:1
Differentialspärr:
Vaccumstyrd fram och bak
Bromssystem
Färdbroms:
Tvåkrets vaccumhydraliskt trumbromsar
Parkeringsbroms:
Mekanisk kardanbroms
Styrsystem
Styrväxel typ:
ZF skruv och rulle
Tändsystem
Tändningsföljd:
1-5-3-6-2-4
Tändningsinställning:
10 grader f.
Fakta c303 - PVPJTGBIL 1111 A MT
Foto: Privat |
| Foto: Privat |
Information
| Faktauppgift | Värde |
| ---- | ---- |
| Förrådsbeteckning: | M5138-111113 |
| Förrådsbenämning: | PVPJTGBIL 1111 A MT |
| Typbeteckning: | C303 C03 4x4-2-V 4151 |
Mått
| Faktauppgift | Värde |
| ---- | ---- |
| Total längd: | 4420 mm |
| Total bredd: | 2080 mm |
| Höjd: | 2170 mm |
| Höjd ink KSP: | n/a |
| Frigångshöjd: | 380 mm |
| Vänddiameter: | 11,6 m |
| Axelavstånd: | 2300 mm |
| Spårvidd, fram: | 1540 mm |
| Spårvidd, bak: | 1540 mm |
Vikt
| Faktauppgift | Värde |
| ---- | ---- |
| Tjänstevikt: | 2580 kg |
| Totalvikt: | 3500 kg |
| Största axeltryck, fram: | n/a |
| Största axeltryck, bak: | n/a |
| Maxlast: | 920 kg |
Motor
| Faktauppgift | Värde |
| ---- | ---- |
| Typbeteckning: | B30A |
| Tillverkare: | Volvo |
| Effekt: (4000 v/m DIN) |
| 117 hk / 21 kpm |
| Vridmoment: (2500 v/m DIN) | 206 Nm / 21 kpm |
| Cylinderantal: | 6 st |
| Cylinderdiameter: | 88,90 mm |
| Cylindervolym: | 2,98 L |
| Slaglängd: | 80 mm |
| Kompression: | 9,3:1 |
| Förgasare: (2st) |
| Zenith-Stromberg 175 CD 2 SE |
| Ventilsystem: | Toppventiler |
| Ventilspel, inlopp: | 0,40-0,45 mm |
| Ventilspel, avgas: | 0,40-0,45 mm |
| Bränsle: | Blyad bensin med hösta oktan |
Huvudväxellåda
| Faktauppgift | Värde |
| ---- | ---- |
| Typbeteckning: | ZF-S4-18 |
| Utväxling 1:a växeln: | 3,85:1 |
| Utväxling 2:a växeln: | 2,08:1 |
| Utväxling 3:a växeln: | 1,39:1 |
| Utväxling 4:a växeln: | 1:1 |
| Utväxling back: | 4,13:1 |
Fördelningsväxellåda
| Faktauppgift | Värde |
| ---- | ---- |
| Typbeteckning: | Volvo FD 51 |
| Utväxling lågväxel: | 2,39:1 |
| Utväxling högväxel: | 1:1 |
Axlar
| Faktauppgift | Värde |
| ---- | ---- |
| Utväxling axelväxlar: | 2,91:1 |
| Utväxling hjulväxlar: | 2,06:1 |
| Differentialspärr: | Vaccumstyrd fram och bak |
Bromssystem
| Faktauppgift | Värde |
| ---- | ---- |
| Färdbroms: | Tvåkrets vaccumhydraliskt trumbromsar |
| Parkeringsbroms: | Mekanisk kardanbroms |
Styrsystem
| Faktauppgift | Värde |
| ---- | ---- |
| Styrväxel typ: | ZF skruv och rulle |
Tändsystem
| Faktauppgift | Värde |
| ---- | ---- |
| Tändningsföljd: | 1-5-3-6-2-4 |
| Tändningsinställning: | 10 grader f.
Fakta c303 - TGBIL 111A
Foto: Privat
Information
| Faktauppgift | Värde |
| ---- | ---- |
| Förrådsbeteckning: | M5138-111013 |
| Förrådsbenämning: | TGBIL 111A |
| Typbeteckning: | C303 C03 4x4 4141 |
Mått
| Faktauppgift | Värde |
| ---- | ---- |
| Total längd: | 4350 mm |
| Total bredd: | 1900 mm |
| Höjd: | 2170 mm |
| Höjd ink KSP: | 2270 mm |
| Frigångshöjd: | 390 mm |
| Vänddiameter: | 11,6 m |
| Axelavstånd: | 2300 mm |
| Spårvidd, fram: | 1540 mm |
| Spårvidd, bak: | 1540 mm |
Vikt
| Faktauppgift | Värde |
| ---- | ---- |
| Tjänstevikt: | 2400 kg |
| Totalvikt: | 3300 kg |
| Största axeltryck, fram: | 1600 kg |
| Största axeltryck, bak: | 1750 kg |
| Maxlast: | 900 kg |
Motor
| Faktauppgift | Värde |
| ---- | ---- |
| Typbeteckning: | B30A |
| Tillverkare: | Volvo |
| Effekt: (4000 v/m DIN | 117 hk / 21 kpm |
| Vridmoment: (2500 v/m DIN) n: | 206 Nm / 21 kpm |
| Cylinderantal: | 6 st |
| Cylinderdiameter: | 88,90 mm |
| Cylindervolym: | 2,98 L |
| Slaglängd: | 80 mm |
| Kompression: | 9,3:1 |
| Förgasare: (2st | Zenith-Stromberg 175 CD 2 SE |
| Ventilsystem: | Toppventiler |
| Ventilspel, inlopp: | 0,40-0,45 mm |
| Ventilspel, avgas: | 0,40-0,45 mm |
| Bränsle: | Blyad bensin med hösta oktan |
Huvudväxellåda
| Faktauppgift | Värde |
| ---- | ---- |
| Typbeteckning: | ZF-S4-18 |
| Utväxling 1:a växeln: | 3,85:1 |
| Utväxling 2:a växeln: | 2,08:1 |
| Utväxling 3:a växeln: | 1,39:1 |
| Utväxling 4:a växeln: | 1:1 |
| Utväxling back: | 4,13:1 |
Fördelningsväxellåda
| Faktauppgift | Värde |
| ---- | ---- |
| Typbeteckning: | Volvo FD 51 |
| Utväxling lågväxel: | 2,39:1 |
| Utväxling högväxel: | 1:1 |
Axlar
| Faktauppgift | Värde |
| ---- | ---- |
| Utväxling axelväxlar: | 2,91:1 |
| Utväxling hjulväxlar: | 2,06:1 |
| Differentialspärr: | Vaccumstyrd fram och bak |
Bromssystem
| Faktauppgift | Värde |
| ---- | ---- |
| Färdbroms: | Tvåkrets vaccumhydraliskt trumbromsar |
| Parkeringsbroms: | Mekanisk kardanbroms |
Styrsystem
| Faktauppgift | Värde |
| ---- | ---- |
| Styrväxel typ: | ZF skruv och rulle|
Tändsystem
| Faktauppgift | Värde |
| ---- | ---- |
| Tändningsföljd: | 1-5-3-6-2-4 |
| Tändningsinställning: | 10 grader f.
Fakta c306 - TGBIL 221A
Foto: Thord Wedman
Foto: Thord Wedman
Information
Förrådsbeteckning:
M5138-211013
Förrådsbenämning:
TGBIL 211A MT
Typbeteckning:
C306 C03 6x6-5-V 4163
Mått
Total längd:
6050 mm
Total bredd:
2140 mm
Höjd:
2800 mm
Höjd ink KSP:
n/a
Frigångshöjd:
380 mm
Vänddiameter:
16,0 m
Axelavstånd:
2720 mm + 1050 mm
Spårvidd, fram:
1540 mm
Spårvidd, bak:
1540 mm
Vikt
Tjänstevikt:
3390 kg
Totalvikt:
5700 kg
Största axeltryck, fram:
1900 kg
Största axeltryck, boggi:
3800 kg
Maxlast:
2310 kg
Motor
Typbeteckning:
B30A
Tillverkare:
Volvo
Effekt: (4000 v/m DIN)
117 hk / 21 kpm
Vridmoment:
(2500 v/m DIN)
206 Nm / 21 kpm
Cylinderantal:
6 st
Cylinderdiameter:
88,90 mm
Cylindervolym:
2,98 L
Slaglängd:
80 mm
Kompression:
9,3:1
Förgasare: (2st)
Zenith-Stromberg 175 CD 2 SE
Ventilsystem:
Toppventiler
Ventilspel, inlopp:
0,40-0,45 mm
Ventilspel, avgas:
0,40-0,45 mm
Bränsle:
Blyad bensin med hösta oktan
Huvudväxellåda
Typbeteckning:
ZF-S4-18
Utväxling 1:a växeln:
3,92:1
Utväxling 2:a växeln:
2,47:1
Utväxling 3:a växeln
1,75:1
Utväxling 4:a växeln
1,27:1
Utväxling 5:a växlen
1:1
Utväxling back:
3,7:1
Fördelningsväxellåda
Typbeteckning:
Volvo FD 51
Utväxling lågväxel:
2,39:1
Utväxling högväxel:
1:1
Axlar
Utväxling axelväxlar:
3,67:1
Utväxling hjulväxlar:
2,06:1
Differentialspärr:
Vaccumstyrd fram och bak
Bromssystem
Färdbroms:
Tvåkrets vaccumhydraliskt trumbromsar
Parkeringsbroms:
Mekanisk kardanbroms
Styrsystem
Styrväxel typ:
ZF skruv och rulle
Tändsystem
Tändningsföljd:
1-5-3-6-2-4
Tändningsinställning:
10 grader f.
